直流系统绝缘校验仪．智能化的测试流程在参数设置界面中具备多点设置功能，只需用手指一点即可完成多个测试点的选择功能，用户多可选择五个测试点进行连续测试；在多点测试过程中用户可对测试时间间隔进行设置，在设定好时间间隔后按开始测试，装置即会自动完成多个测试点的校验工作，而不需用户反复设置。5．完备的测试功能装置提供了在线测试模式与离线测试模式的选择，即可在系统对绝缘监测装置进行校验，也可以采用装置内部提供的电源，用装置内部提供的模拟直流系统对绝缘监测装置进行更为完备的校验。3．3主要技术指标1．使用环境a)工作电源：AC220V±15％b)环境温度：-20℃—45℃c)相对湿度：0—90％2．可控直流电源参数a)直流电源输出：0-280V可设定b)电压输出控制精度：0.5％c)输出电流为1.2A3．交流电源参数a)输出电压等级： AC110V，AC50V4．直流电压测量a)直流电压测量分辨率：0.1Vb)正对地电压测量精度：0-100V ＜1％100V-280V ＜0.5％c)负对地电压测量精度：0-100V ＜1％100V-280V ＜0.5％d)系统电压测量精度：0-100V ＜1％100V-280V ＜0.5％5．正负极绝缘电阻参数a)正负极对绝缘电阻可调范围：0—255 kΩ b)正负极对绝缘电阻调节步长：1 kΩc)精度：0-10kΩ：＜5％ 10 kΩ-255kΩ：＜1％6．支路正负极对地分布电容参数a)支路正负极对分布电容可调范围：0—31uFb)支路正负极对分布电容调节步长：1uFc)精度：＜5％7．系统正负极对地分布电容参数a)系统正负极对分布电容可调范围：0—110uFb)系统正负极对分布电容调节步长：10uFc)精度：＜5％8．测试设置参数a)可选择测试点组数：1—5组b)测试时间间隔可设定范围：5—999S（秒）c)测试时间可设定范围：5—999S（秒）9. 信号综合测试参数a) 信号幅值：0-110Vb）信号频率： 0.24Hz-50Hz10.显示及触摸屏参数a)显示屏尺寸：7寸TFTb)显示屏分辨率：65536色，800X480c)触摸屏分辨率：4096点

直流系统绝缘校验仪 系统抗分布电容测试在在线测试项目功能选择菜单下选择系统抗分布电容测试后，即进入系统抗分布电容测试参数设置界面，如下图示：在该设置界面下，用户可对系统正极接地电阻，系统负极接地电阻，系统正对地电容，系统负对地电容进行组合设置，在选中的测试条件变绿灯做为标记，每个测试条件的电阻值或电容值可进行设定（注：当面板上正极或负极测试线短接后，若界面上选择不投入该侧接地电阻，则默认投入接地电阻为255k），测试时间可在5—999S之间进行设定。参数设置完成之后，按开始测试键进入系统抗分布电容测试界面：该界面显示出当前系统测试分布电容值与测试电阻阻值，测试时间达到设定的测试时间后，自动停止测试，测试过程中，也可按停止测试键中止当前测试，返回上一级设置菜单。5．2．6 支路抗分布电容测试支路抗分布电容测试与系统抗分布电容在参数设置与界面显示上相似，具体测试过程可以参照系统抗分布电容测试。5．2．7 信号综合测试信号综合测试主要是针对需要发信号进行接地检测的设备进行测试，在在线测试项目功能选择菜单下选择信号综合测试后，即进入信号综合测试参数设置界面，如下图示：在信号综合测试设置界面中，可以选择信号分析的条件，即正极接地或负极接地，并对接地阻值大小可设定，在设置时，正接地电阻与负接地电阻只能选择其中一项进行测试。设置完成之后，按开始测试进入信号综合测试界面：在该界面中，可显示被测设备波形曲线，信号幅值，信号功率等参数，测试过程中可按停止测试按键中止当前测试，返回上一级设置界面。

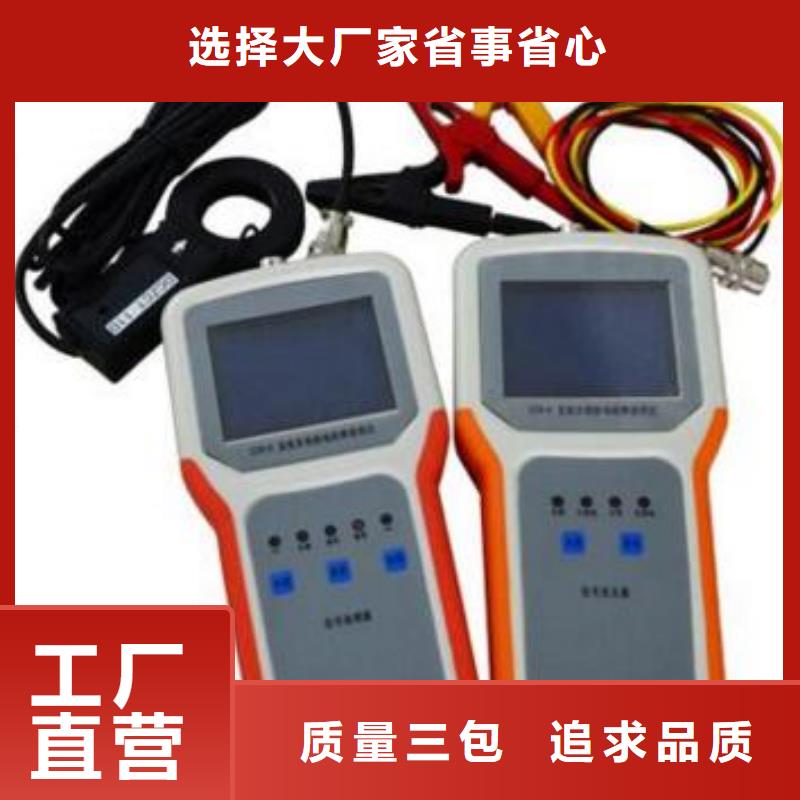

直流系统绝缘校验仪语言设置：设备支持中英文语言选择。图14注：分析仪和定位仪同步信号握手完成后，两机必须保持当前状态，否则两机需靠近重新握手。五、使用说明5.1接线5.1.1分析仪接线分析仪共配有两段连接插头，其中I段是一条三芯连接线，包含红、黑、绿三种颜色线分别代表正极、负极、大地；II段是一条两芯连接线，包含红、黑两种颜色线分别代表正极、负极。将配备的红、黑、绿三芯连接线插座一端插入分析仪I段插头处（图15）；断开电源开关，将红、黑、绿三条连接线的另一端按如下述接入（图16）：将红色连接线的红夹连接到第I段母线的正极处；将黑色连接线的黑夹连接到第I段母线的负极处；将绿色连接线的黄夹连接到第I段母线的地；如果要检测直流互窜，需将配备的红、黑两芯线按下述接入装置与系统；将红黑两芯连接线插座一端插入分析仪II段插头处（图16）；将红色连接线的红夹连接到第II段母线的正极处；将黑色连接线的黑夹连接到第II段母线的负极处；图15图16不做直流互窜检测时不接第II段母线的两条连接线。5.1.2定位仪与电流钳连接将电流钳航空插一端与定位仪插座相连接、拧紧。（图17）。图175.1.3上电分析仪：检查各部分接线无误后，开启电源开关，液晶屏被点亮，设备进入工作状态。定位仪：检查电流钳连接可靠后，开启电源开关，液晶屏被点亮，设备进入工作状态。5.2操作5.2.1装置开机进入主界面后点击“接地分析”按钮后测试母线绝缘。若无接地则显示＞10MΩ；若有接地，则显示正、负接地电阻。5.2.2开启定位仪。本仪器由充电锂电池供电，当电压下降到低于3.2V时，屏幕左上角电量会显示红色，此时，需要对电池进行充电，一般充电2个小时锂电池即可使用。
